Всем доброго времени суток! Прошелся поиском, такой темы вроде нет, да и фотоотчет по замене упорной втулки, думаю, лишним не будет. Начну с того, что задолбал стук от рейки. Стук начался примерно после 15 тыс. пробега. Сейчас 94 тыс. За это время подтягивал рейку 3 раза, недавно подтянул 4-й раз, но должного эффекта эта операция не дала. Примерно 1,5 года назад в одном интернет-магазине была приобретена оригинальная втулка 56555-1C100

возил я ее в машине в маленьком бардачке, а теперь пришло ее время )). Пока в отпуске, делать особо нечего, решил сделать ремонт своими руками. Распечатал пару страниц из книги (где-то на форуме есть ссылка на книгу по ремонту ацика), единственное, что в в этой книге показана рейка с ГУР, а у нас всех практически стоит ЭУР. Ну мне нужно было посмотреть как именно снимается подрамник, т.к. без его демонтажа снять рулевую рейку очень проблематично. Сразу извиняюсь за качество фоток, фоткал на Нокию, автофокус не всегда срабатывал правильно. Помимо ключей и головок на 12, 14, 16, 17, 19 нужен еще съемник для своими рулевых наконечников. Итак, начнем.
1. Загоняем авто в гараж, домкратим машину, желательно выставить ее на "козлы" если есть, а если нет, то и дерево, шлакоблок пойдет. Поставить нужно постараться как можно выше, но устойчиво, поверьте моему опыту. Снимаем передние колеса, снимаем защиту двигателя (у кого есть), руль выставляем ровно, желательно вообще его зафиксировать.
2. Из салона откручиваем болт на 12

3. Откручиваем шаровые (откручиваем от ступицы, чтобы не выпрессовывать), стойки стабилизатора, съемником снимаем рулевой наконечник. Эта операция проделывается с обеих сторон.

4. Откручиваем болты крепления подушек двигателя к подрамнику

5. Далее откручиваем сам подрамник, фото до снятия нет, поэтому фото после снятия подрамника с указанием мест где откручивать

Чтобы снять подрамник - снимающих должно быть двое. После того как сняли, можно открутить рычаги подвески для ревизии болтов, а то они почти все имели такой вид

Все болты смазываем графитной смазкой, ставим рычаги назад, закручиваем, но не затягиваем. Затяжку производить после установки назад, чтобы авто находился под собственным весом.

6. Далее откручиваем саму рейку

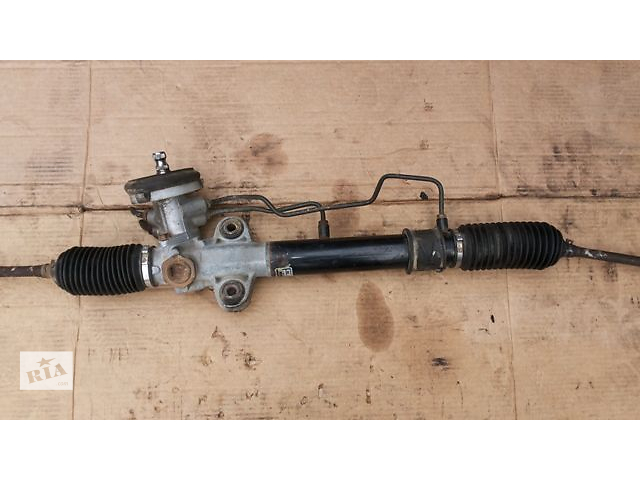

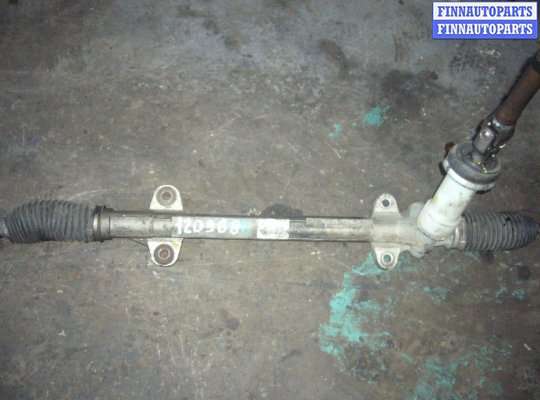

Собственно сама рейка

7. Далее зажимаем рейку в тисках (без фанатизма) через резину, мягкий металл или дерево, чтобы не повредить корпус рейки

Далее снимаем пыльники (хомуты уже после сборки лучше всего заменить на металлические, они продлят жизнь и рейке и рулевым тягам), откручиваем рулевые тяги вместе с наконечниками.
С правой стороны рейка имела вот такой вид

в пыльнике имелась вода, между складок пыльника нашел махонькую дырочку от иголки (кстати, с этой же стороны год назад менял тягу на СТО), это наводит на размышления - случайно ли она появилась или нет...? Эту мысль высказали 2 человека не сговариваясь, после того как увидели эту дырочку. Чтобы не покупать новый пыльник, продел в эту дырочку шнурок с клеем (для ремонта шин). Кстати, с этой же стороны пыльник был зажат пластиковой стяжкой, а с другой стороны стояла родная металлическая стяжка, так что делайте выводы.

8. После того как сняли рулевые тяги:

1. Снимаем пластиковый пыльник, откручиваем осторожно этот механизм, т.к. гайка дюралевая.
2. Считаем количество зубьев, чтобы запомнить как поставить вал когда будете собирать обратно (фотку вала после снятия тяги, к сожалению, не сделал)
3. Откручиваем здесь. Гайки 1 и 3 под нестандартный ключ (41 или 42), откручиваем газовым ключем, затянуты они не так уж сильно.
Вал

Снятие втулки

1. Металл накернен в вырез металлической втулки, выравниваем металл, снимаем металлическую втулку, потом увидите на пластиковой втулке резиновое колечко, очень тонкое, снимаем осторожно. Далее снимаем собственно пластиковую втулку, ради которой все это было затеяно. Я ее просто разрезал, чтобы проще было вытянуть. Как видите она довольно в плачевном состоянии, люфт хороший такой был.

Приготовил новую втулку, когда ставил ее назад, немного смазал и запрессовывал 2-х литровой бутылкой с пивом (по диаметру идеально пошла), запрессовываем так, чтобы 3 выступа на втулке попали в пазы в корпусе рейки.

Вал обработал наждачной бумагой 2-х видов, сначала мелкой, потом совсем мелкой. После этого отшлифовал пастой ГОИ на войлочном кругу (у соседа по гаражу неожиданно оказалось в гараже 2 хороших таких кусочка).

Запрессовал втулку

Запрессовал металлическую втулку
